信號發生器如何使用和選擇時需注意哪些要素

　　信號發生器如何使用呢?選擇信號發生器時需注意哪些要素呢?接下來一起看看吧!!!

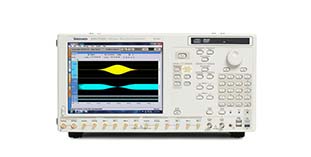

　　信號發生器是什么

　　顧名思義，信號發生器是作為電子測量激勵源的信號來源。大多數電路要求某種幅度隨時間變化的輸入信號。信號可以是真實的雙極AC1信號(峰值在接地參考點上下振蕩)，也可以在DC偏置(可正可負)范圍內變化。它可以是正弦波或其它模擬函數、數字脈沖、二進制碼型或純?nèi)我獠ㄐ巍?

　　信號發生器可以提供“理想”的波形，它可以在其提供的信號中增加已知的、數量和類型可重復的失真(或誤差)。參見圖2。這一特點是信號發生器最大的特點，因?yàn)橥ǔ２豢赡苤皇褂秒娐繁旧碓谒璧臅r(shí)間和地點創建可以預測的失真。在存在這些失真的信號時，DUT響應可以揭示其處理落在正常性能條件外的極限情況。

　　正常情況下，“AC”一詞是指信號在0V(接地)參考周圍變正和變負，因此在每個周期中電流流動方向會顛倒一次。但是為進行這一討論，AC定義為任何變動的信號，而不管其與接地的關系如何。例如，即使一直在同一方向吸收電流，但在+1V和+3V之間振蕩的信號仍構成AC波形。大多數信號發生器可以生成以接地為中心的(真實的AC)波形或偏置波形。

　　信號發生器如何使用

　　A、將函數信號發生器接入交流220V，50Hz電源，按下電源開關，指示燈亮。

　　B、按下所需波形的選擇功能開關。

　　C、在需要輸出脈沖波時，拉出占空比調節開關，調節占空比可獲得穩定清晰波形。此時頻率為原來的1/10，正弦和三角波狀態時按入占空比開關旋鈕。

　　D、當需要小信號輸出時，按入衰減器。

　　E、調節幅度旋鈕至需要的輸出幅度。

　　F、當需要直流電平時拉出直流偏移調節旋鈕，調節直流電平偏移至需要設置的電平值，其它狀態時按入直流偏移調節旋鈕，直流電平將為零。

　　選擇信號發生器時需注意哪些要素

　　1、采樣速率

　　采樣率通常用每秒百萬樣點或每秒千兆樣點表示，指明了儀器可以運行的z大時鐘速率或采樣率。采樣率影響著主要輸出信號的頻率。一般來說，您應該選擇采樣頻率是生成的信號z高頻譜頻率成分兩倍的儀器，以保證準確地復現信號。z大采樣率還決定著可以用來創建波形的z小時間增量。

　　2、內存深度(存儲長度)

　　內存深度或記錄長度在信號保真度中發揮著重要作用，因?yàn)樗鼪Q定著可以存儲多少個數據點來定義一個波形。內存越深，存儲的波形細節更多，存儲所需波形的周期數越高。

　　3、垂直分辨率

　　垂直分辨率與儀器DAC的二進制字長度有關，用位數表示，位數越多，分辨率越高。DAC的垂直分辨率決定著復現的波形的幅度精度和失真。盡管越高越好，但大多數任意波形儀器都會有一個整體折衷，因?yàn)榉直媛试礁?，采樣率越低?

　　4、特點和功能

　　在選擇時，您應該評估標準波形、調制功能、輸出幅度和波形編輯軟件，確保儀器滿足您的需求。

　　5、滿足應用所需的信號類型和功能

　　從應用角度來看，如果用于數字信號測試，矢量信號源更適合;如果主要用于基礎電路實驗和普通電器修理，則普通函數發生器更合適;如果主要用于調測對講機靈敏度，就需要高頻的。

　　6、滿足應用所需的頻率和輸出幅度

　　頻率覆蓋范圍和調制模式以及信號輸出幅度要滿足應用的需要。
